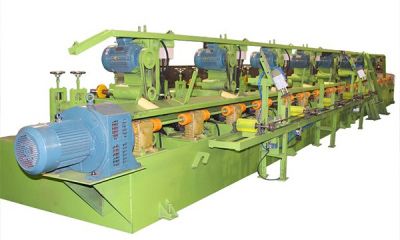

1. آلة تلميع أنابيب مربعة من الفولاذ المقاوم للصدأ
آلة تلميع الأنبوب المربع مناسبة لتلميع الأسطح الخارجية للأنابيب المعدنية مع مقاطع عرضية مربعة ومستطيلة. تتكون الماكينة من أربعة أجزاء: وحدة التلميع الرئيسية ، وجهاز التغذية ، وجهاز التفريغ ، ونظام التحكم. اعتمادًا على نطاق التلميع والتكوين ، يمكن تقسيم ماكينات تلميع الأنابيب المربعة إلى نماذج أساسية ونماذج عالية الجودة. يتم تصنيفهم أيضًا حسب عدد رؤوس التلميع ، مثل آلات التلميع ذات 28 رأسًا و 32 رأسًا و 36 رأسًا. بعد التلميع ، يمكن أن تصل خشونة السطح إلى #-، #.
2. عملية الإنتاج الآلي
تشمل عملية الإنتاج التغذية والتلميع (مع عجلات رفرف ، وعجلات القنب ، وعجلات القماش ، وعجلات القماش الهوائية) ، وتطبيق شمع التلميع ، والتفريغ. بسبب تقنية التلميع الناضجة لآلات تلميع الفولاذ المقاوم للصدأ ، فهي تستخدم على نطاق واسع في صناعة الديكور. المزايا الرئيسية هي: (1) توفير الوقت وعملية بسيطة ، (2) جودة عالية مع تشطيب عالي اللمعان ، (3) تلوث منخفض. الآلة سهلة التشغيل ، تنتج جودة فائقة ، وبأسعار معقولة ، وتفي بمعايير الجودة لكل من الأسواق المحلية والدولية ، مما يتيح إنتاج عالي الجودة ، أنابيب مربعة شديدة اللمعان.
3.معلمات المعدات
إجراءات التشغيل
1. الغرض
-ضمان التشغيل السلس للمعدات ، والحفاظ على الإنتاج ، وتلبية متطلبات المنتج.
-توفير مبادئ توجيهية تشغيلية واضحة لأهداف الجودة والإنتاج.
2. النطاق
-ينطبق على قسم تلميع إنتاج الأنابيب الملحومة.
3. النقاط الرئيسية
-معدات نظيفة خارجيا خلال كل تحول تسليم والحفاظ على سجلات التنظيف.
-التنسيق مع التحول السابق لضمان تشغيل الماكينة العادية ، والتحقق من الطاقة وظروف الأداة.
4. بدء التشغيل
-تليين الأجزاء قبل البدء.
-فحص المفاتيح الكهربائية والأجزاء الميكانيكية لأي تشوهات.
-تشغيل المحرك الخمول لمدة 2-3 دقائق كل صباح.
-لا ترتدي قفازات أو تنظف الأجزاء الدوارة أثناء التشغيل.
-ضبط الأدوات بشكل صحيح دون ضغط مفرط.
-مراقبة جودة الأنابيب باستمرار أثناء التلميع وإيقاف الماكينة في حالة ظهور مشكلات.
-ضمان وظائف معدات إزالة الغبار بشكل صحيح والحفاظ على المواد.
5. اغلاق
-إيقاف تشغيل الطاقة وأدوات التنظيف ، وتخزينها بشكل صحيح.
-تنظيم تركيبات العمل ومرتبة منطقة الماكينة.
6. التحول التسليم والتنظيف
-تنظيف مساحة العمل والآلة قبل نهاية كل نوبة.
-تسجيل بيانات الإنتاج بدقة والتواصل مع التحول الوارد.
|
اسم المنتج |
ماكينة تلميع أنابيب مربعة صغيرة 32 رأس |
ماكينة تلميع صينية بأنبوب مربع 32 رأس |
ماكينة تلميع أنابيب مربعة كبيرة برأس 36 |
|
نموذج/المعلمات |
MA-32S |
MA-32 |
MA-36 |
|
عدد رؤوس الطحن (قطع) |
32 |
32 |
36 |
|
أنبوب مربع المعالجة القصوى (مم) |
F10 * 10-F80*80 |
F10 * 10-F100*100 |
F10 * 10-F100*100 |
|
طول المعالجة (مم) |
1500-7000 |
1500-7000 |
1500-7000 |
|
قطر المغزل (مم) |
36 |
36 |
36 |
|
أقصى قطر للعجلة (مم) |
100-350 |
100-400 |
100-400 |
|
أقصى سماكة للعجلة (مم) |
120 |
120 |
120 |
|
عجلة تلميع سرعة المغزل (دورة في الدقيقة) |
2800 |
2800 |
2800 |
|
سرعة عجلة التوجيه (دورة في الدقيقة) |
0-200قابل للتعديل |
0-200قابل للتعديل |
0-200قابل للتعديل |
|
سرعة تغذية الشغل (م/دقيقة) |
0-35قابل للتعديل |
0-35قابل للتعديل |
0-35قابل للتعديل |
|
رئيس طحن قوة المحرك (كيلوواط) |
4 كيلو وات * 32 |
5.5 كيلو وات * 12 + 4 كيلو وات * 20 |
5.5 كيلو وات * 12 + 4 كيلو وات * 24 |
|
علبة التروس |
Wps70 محسن |
Wps70 محسن |
Wps70 محسن |
|
قوة محرك عجلة التوجيه (كيلو واط) |
YCT4.0KW |
YCT4.0KW |
YCT5.5KW |
|
الطاقة الإجمالية (كيلو واط) |
133.5 |
151.5 |
167.5 |
|
نطاق ضغط الهواء |
0.2 & ميتاش; 0.6MPa |
0.2 & ميتاش; 0.6MPa |
0.2 & ميتاش; 0.6MPa |
|
سلك |
3*4 ㎡ |
3*4 ㎡ |
4KWmotor:3*4 ㎡ |
|
|
|
|
5.5 كيلو موتور: 3*6 ㎡ |
|
قاعدة الجهاز |
10 ولوحة فولاذية |
10 ولوحة فولاذية |
10 ولوحة فولاذية |
|
لوحة دعم |
14 ولوحة فولاذية |
14 ولوحة فولاذية |
14 ولوحة فولاذية |
|
لوح تحميل |
12 ولوحة فولاذية |
12 ولوحة فولاذية |
12 ولوحة فولاذية |
|
رف تغذية آلي |
نصف أوتوماتيك |
نصف أوتوماتيك |
نصف أوتوماتيك |
|
رف تفريغ |
الطمس التلقائي العادي |
الطمس التلقائي العادي |
الطمس التلقائي العادي |
